設計與功能
基本規格
設計與功能
-

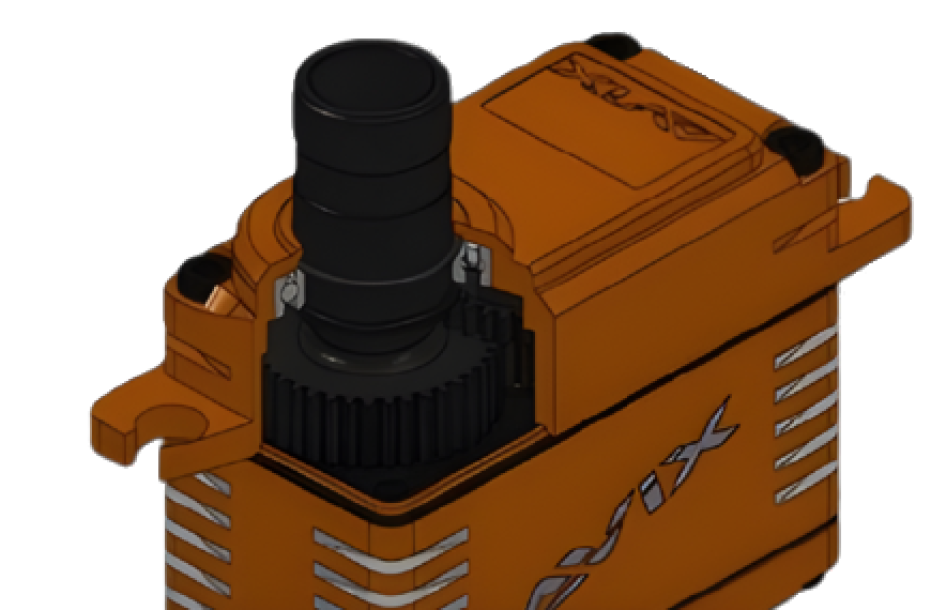

圖無段式直接驅動輸出軸設計易於中立點設計。 -

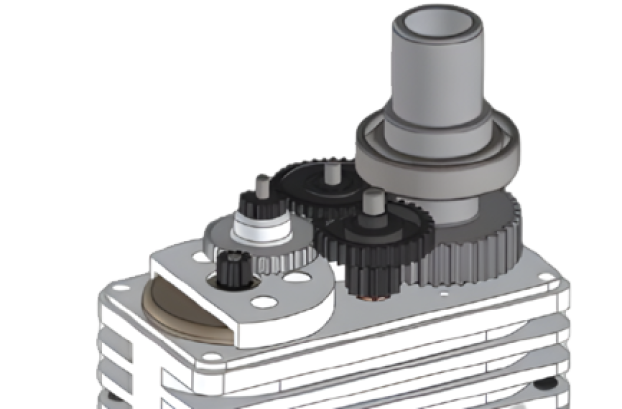

單軸驅動齒高傳遞效率高強度結構設計。 -

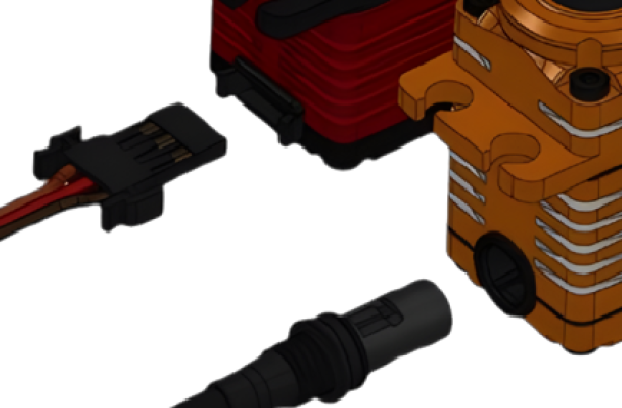

快拆式三防接頭設計，不同的長度線材，維護更便捷。
高精度控制
數位控制驅動電路和高性能馬達相結合，提供極致的驅動精準度和快速響應，滿足嚴格的控制需求。
穩定高扭力
高精度齒輪組和精密機械結構設計，確保伺服舵機具有穩定的高扭力輸出和持久的性能表現。
快速頻率響應
低轉慣性設計使伺服舵機能夠實現極快的頻率響應，提升系統的靈活性和控制精度。
台灣製造
台灣製造，每個伺服舵機都經過嚴格的質量檢測，保證性能穩定，滿足高標準的使用需求。
卓越耐用性
選用高品質材料和優化設計，確保在高負荷和長時間運行中仍能保持穩定性能，適應各種嚴苛環境和工況。
簡易安裝與集成
設計考慮到用戶需求，提供簡便的安裝和集成功能，快速適配各種機械系統，提升整體操作效率。
基本規格
| 基本規格 | |||||||
| Product (產品) |
Servo Operating Voltage (工作電壓) |
Maximum Servo Torque (最大伺服扭距) |
Length (長度) |
Width (寬度) |
Height (高度) |
Width (重量) |
Rotation Range (旋轉範圍) |
| S6230 | 6.0V (HV) |
311 oz-in (22.4kg-cm) @ 6.0V | 1.61 in (40mm) | 0.79 in (20.15mm) | 1.72 in (43.8mm) | 2.1 oz (59.5g) | 120 deg |
| S6240 | 6.0V (HV) |
208 oz-in (15.0kg-cm) @ 6.0V | 1.61 in (41mm) | 0.79 in (20.15mm) | 1.72 in (43.8mm) | 2.1 oz (59.5g) | 120 deg |
| S6245 | 6.0 - 7.4V (HV) | 206 oz-in (14.8kg-cm) @ 6V 266 oz-in (19.2 kg-cm) @ 7.4V |
1.61 in (41mm) | 0.82 in (20.9mm) | 1.32 in (33.7mm) | 2.2oz (62.37g) | 120 deg |
| S6250 | 6.0 - 8.4V (HV) | 271 oz-in (19.5kg-cm) @ 6V 339 oz-in (24.4kg-cm) @ 7.4V 382 oz-in (27.5kg-cm) @ 8.4V |
1.61 in (41mm) | 0.82 in (20.9mm) | 1.48 in (37.6mm) | 2.3 oz (65.2g) | 120 deg |
| S6260 | 6.0 - 8.4V (HV) | 167 oz-in (12.0kg-cm) @ 6V 210 oz-in (15.1kg-cm) @ 7.4V 241 oz-in (17.4kg-cm) @ 8.4V |
1.61 in (41mm) | 0.82 in (20.9mm) | 1.48 in (37.6mm) | 2.3 oz (65.2g) | 120 deg |
| S6285 | 6.0 - 8.4V (HV) | 496 oz-in (35.7kg-cm) @ 8.4V | 3.22 in (82 mm) | 0.82 in (20.9 mm) | 1.04 in (26 mm) | 2.8 oz (79.4g) | 120 deg |
| S9110 | 6.0 - 8.4V (HV) | 867 oz-in (62.43 kg-cm) @ 6.0V 981.75 oz-in (70.69 kg-cm) @ 7.4V 1224.3 oz-in (88.16 kg-cm) @ 8.4V |
2.47 in (62.7mm) | 1.18 in (30mm) | 2.29 in (58.2mm) | 6.3 oz (178.6g) | 120 deg |
| S9120 | 6.0 - 8.4V (HV) | 1173 oz-in (84.47 kg-cm) @ 6.0V 1209 oz-in (87.06 kg-cm) @ 7.4V 1453.5 oz-in (104.66 kg-cm) @ 8.4V |
2.47 in (62.7mm) | 1.18 in (30mm) | 2.29 in (58.2mm) | 6.3 oz (178.6g) | 120 deg |
| Product (產品) |
Servo Operating Voltage (工作電壓) |
Maximum Servo Torque (最大伺服扭距) |
Length (長度) |
Width (寬度) |
Height (高度) |
Width (重量) |
Rotation Range (旋轉範圍) |
| 1706 | 6.0 - 8.4V (HV) | 223 oz-in (16.1 kg-cm) @ 7.4V | 1.85 in (47mm) | 0.98 in (25mm) | 1.40 in (35.8mm) | 3.3 oz (93.8g) | 360 deg |
| 1706-BL(無刷) | 6.0 - 8.4V (HV) | 211.64 oz-in (6kg-cm) @ 8.4V | 1.85 in (47mm) | 0.98 in (25mm) | 1.40 in (35.8mm) | 3.3 oz (93.8g) | 360 deg |
| 4418 | 6.0 - 8.4V (HV) | 604 oz-in (17.12 kg-cm) @ 7.4V | 1.85 in (47mm) | 0.98 in (25mm) | 1.40 in (35.8mm) | 3.3 oz (93.8g) | 360 deg |
| 4418-BL(無刷) | 6.0 - 8.4V (HV) | 634 oz-in (18 kg-cm)@ 8.4V | 1.85 in (47mm) | 0.98 in (25mm) | 1.40 in (35.8mm) | 3.3 oz (93.8g) | 360 deg |
